过滤大通量过滤器采用大流量打褶滤芯，多用于水处理中流量较大的保安过滤、清洗过滤、反洗过滤、冷凝液过滤等。大通量过滤器，其结构紧凑，质量稳定可靠，在多个领域得到广泛的应用。
设备选用3M、Parker、Pall等进口大流量打褶滤芯，可以获得更大的有效过滤面积。确保在紧凑的空间中达到稳定的过滤效果。

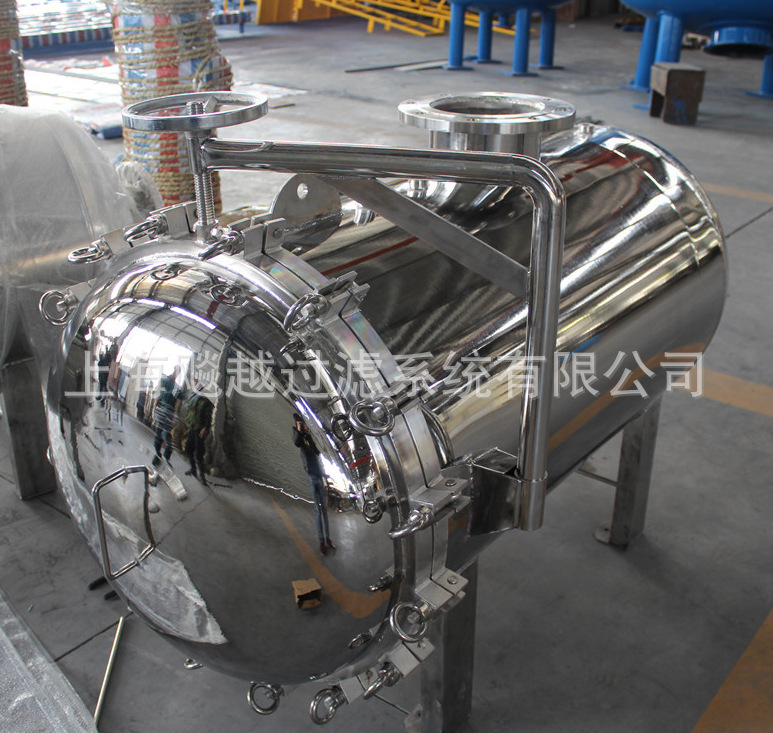

卧式大流量保安过滤器产品特点
单支滤芯流量大，40”可达350加仑/分钟（1325升/分钟）
设备可根据空间，任意做卧式或立式结构
可以根据流量及精度要求，选配任意芯数和精度的过滤元件
滤芯密封部位的隔板，采用数控精密镗孔，可保证绝无液体绕道侧漏
滤芯内外均有牢固的支撑，可保证设备在运行时滤芯无晃动及歪斜，确保密封性能
设备开启采用吊环螺栓快速开启，维护设备及更换滤芯更加方便
滤芯通用外形尺寸外径：6”；长度：40”或60”
处理精度级别：1、3、5、10、20、30、40、70、90、150微米(μm)等。
卧式大流量保安过滤器主要技术参数
设计压力：0.6～1.6MPA
设计温度：5℃～100℃，超过80℃需告知
密封型式：O型圈密封
密封材质：丁腈橡胶、硅胶、氟橡胶，标准配置为硅胶密封
接口形式： GB、HG、DIN、ANSI、JIS标准法兰
推荐更换压差：2.0bar
更换压差：2.4bar
表面处理：亚光喷珠
过滤精度： 1、3、5、10、20、30、40、70、90、150微米(μm)等。
滤器材质: SS304 、316L 、碳钢衬胶

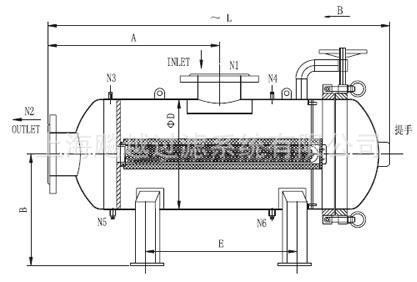

卧式大流量过滤器技术参数
型号 |
滤芯数量 |
滤芯长度 |
直径 |
A |
B |
C |
E |
F |
L |
进出口 |
排污/放空 |
压力表口 |
设计流量 |
BYDLB01-40P |
1 |
40" |
Ø200 |
800 |
400 |
600 |
800 |
140 |
1470 |
DN80 |
G3/4" |
G1/4" |
40 |
BYDLB02-40P |
2 |
40" |
Ø350 |
800 |
450 |
725 |
800 |
200 |
1550 |
DN100 |
G3/4" |
G1/4" |
80 |
BYDLB03-40P |
3 |
40" |
Ø400 |
800 |
450 |
775 |
800 |
250 |
1600 |
DN125 |
G3/4" |
G1/4" |
120 |
BYDLB04-40P |
4 |
40" |
Ø450 |
800 |
475 |
825 |
800 |
300 |
1640 |
DN150 |
G3/4" |
G1/4" |
160 |
BYDLB05-40P |
5 |
40" |
Ø500 |
800 |
550 |
925 |
800 |
350 |
1655 |
DN200 |
G3/4" |
G1/4" |
200 |
BYDLB06-40P |
6 |
40" |
Ø550 |
800 |
575 |
975 |
800 |
400 |
1680 |
DN200 |
G3/4" |
G1/4" |
240 |
BYDLB07-40P |
7 |
40" |
Ø600 |
800 |
600 |
1025 |
800 |
450 |
1700 |
DN250 |
G3/4" |
G1/4" |
280 |
BYDLB08-40P |
8 |
40" |
Ø650 |
800 |
625 |
1075 |
800 |
500 |
1720 |
DN300 |
G3/4" |
G1/4" |
320 |
BYDLB10-40P |
10 |
40" |
Ø700 |
800 |
700 |
1200 |
800 |
550 |
1740 |
DN350 |
G3/4" |
G1/4" |
400 |
BYDLB12-40P |
12 |
40" |
Ø750 |
800 |
725 |
1250 |
800 |
600 |
1750 |
DN350 |
G3/4" |
G1/4" |
480 |
BYDLB14-40P |
14 |
40" |
Ø800 |
800 |
750 |
1300 |
800 |
650 |
1790 |
DN400 |
G3/4" |
G1/4" |
560 |
上表数据以parker（派克）滤芯为例，因技术参数不断改进，如有变动请恕难以及时通知。以实际定货时的数据为准。
